APSOseal® O-ringen

Voor alle toepassingen - uit één bron

Beschrijving Producttabel Gerelateerde downloads

Een uitgebreide assortiment O-ringen

Al meer dan 100 jaar zijn O-ringen dankzij hun eenvoudige geometrie en hoge afdichtingsprestaties de favoriete afdichtingselementen in alle takken van de industrie. Het assortiment O-ringen van Angst+Pfister bestrijkt het hele spectrum van hoogwaardige elastomeren tot materialen voor standaardtoepassingen - en dat alles tegen een uitstekende prijs-prestatieverhouding. Daarnaast biedt Angst+Pfister ook optimale afdichtingsoplossingen voor zeer specifieke toepassingen. Angst+Pfister breidt zijn productassortiment voortdurend uit en voldoet daarmee met succes aan de steeds hogere eisen op het gebied van media- en temperatuurbestendigheid.

Toepassingen

Eten & drinken
Procesindustrie
Drinkwater
Farma, medisch en gezondheidszorg
Chemische industrie
Algemene machine-industrie
Olie & gas

Bestel nu

Producttabel

Product	Beschrijving	Technische gegevens				Goedkeuringen																																	Belangrijkste toepassingen							Bestel
		Materiaal	Kleur	Hardheid (Shore A +/-5)	Temperatuur (°C) (op korte termijn))	3-A Sanitary	ACS/CLP	ADI free	AS/NZS	BAM	BfR	Cognac by BNIC	D.M. 06/04/04 n° 174	D.M. 21/03/1973	Dutch Commodities Act - Chapter III	DVGW EN 681-1	DVGW DIN 682	DVGW W 270	DVGW W 534	DVGW 549	EC 1935/2004	FDA	French Arreté	GB 4806.11	GMC/RES N°28/99	KIWA (BRL-K17504)	KTW	LFGB	NORSOK M710	NSF 51	NSF 61	ÖNORM B 5014-1	PAH Category	REACH (EC) No 1907/2006, Annex XIV	RoHS 2011/65/EU & 2015/863/EU	UBA	USP	WRAS	Eten & drinken	Procesindustrie	Drinkwater	Farma, medisch en gezondheidszorg	Chemical industry	Algemene machine-industrie	Olie & gas
Kalrez^® 0040	Kalrez^® 0040 heeft uitstekende lagetemperatuureigenschappen en een hoge elasticiteit. Deze compound is speciaal ontwikkeld voor toepassingen waarbij een hoge chemische bestendigheid bij zeer lage temperaturen is vereist.	FFKM	zwart	70	-42 tot +220			×																																×			×
Kalrez^® 6221	Kalrez^® 6221 is speciaal ontwikkeld voor de voedings- en farmaceutische industrie. Weerstand tegen CIP/SIP-media is een kenmerk van dit materiaal. De laagste extractiewaarden in alle gangbare media van deze industrieën vormen een aanvulling op de brede chemische weerstand.	FFKM	wit	70	-10 tot +260	×		×														×															×		×	×		×	×
Kalrez^® 6230	Kalrez^® 6230 is speciaal ontwikkeld voor de voedings- en farmaceutische industrie. Weerstand tegen CIP/SIP-media is een kenmerk van dit materiaal. De laagste extractiewaarden in alle gangbare media van deze industrieën vormen een aanvulling op de brede chemische weerstand.	FFKM	zwart	75	-10 tot +260	×		×														×															×		×	×		×	×
Kalrez^® 6375	Kalrez^® 6375 biedt uitstekende prestaties in contact met een breed scala aan chemicaliën en over een breed temperatuurbereik. Het product is een uitstekende keuze voor toepassingen in zuren.	FFKM	zwart	75	-20 tot +275																																			×			×
Kalrez^® 4079	Kalrez^® 4079 is een zwarte, met roet gevulde compound en een betrouwbaar afdichtingsmateriaal voor de chemische industrie. Dit materiaal is speciaal ontwikkeld voor hogetemperatuurtoepassingen.	FFKM	zwart	75	-10 tot +316																																			×			×
Kalrez^® 7075	Kalrez^® 7075 heeft uitstekende mechanische eigenschappen en een zeer lage compressieset, zelfs bij extreme temperaturen. Deze compound is speciaal ontwikkeld voor de chemische industrie, waarbij zeer agressieve media bij zeer hoge temperaturen betrouwbaar moeten worden afgedicht.	FFKM	zwart	75	-10 tot +327																																			×			×
PERTEC^® CIP FKM 75.501-04	PERTEC^® CIP FKM is ontwikkeld voor gebruik overal waar het Cleaning in Place (CIP)- of Sterilisation in Place (SIP)-proces wordt gebruikt. Het heeft een brede weerstand tegen chemicaliën, schoonmaakmiddelen en ook tegen hoge temperaturen en vetconcentraties. PERTEC^® CIP FKM voldoet aan alle noodzakelijke voorschriften voor de voedingsmiddelen-, farmaceutische en medische industrie. Het is een wrijvingsarme compound voor dynamische toepassingen.	FKM	hemelsblauw	75	-15 tot +200	×		×		∎	×	×		∎							×	×	∎	∎	∎			×		∎			1	×	×		×		×	×		×	×
PERTEC^® ST FKM 75.501-02	Met PERTEC^® ST FKM heeft Angst+Pfister een hoogwaardig elastomeer ontwikkeld dat zich kenmerkt door een hoge weerstand tegen stoom en heet water.	FKM	zwart	75	-15 tot +200			×																																×				×
PERTEC^® UP FKM 70.501-07	Met PERTEC^® UP FKM - UP betekent "Ultrapuur" - heeft Angst+Pfister een nieuw hoogwaardig materiaal uit de PERTEC^®-lijn ontwikkeld dat vooral geschikt is voor toepassingen waarbij absolute zuiverheid van het materiaal onontbeerlijk is. Het heeft de belangrijkste goedkeuringen in de voedingssector.	FKM	zwart	70	-20 tot +200	×		×		∎	×	×		∎				×			×	×	∎	∎	∎			×		∎			1	×	×	×	×	×	×	×	×	×	×	×
PERTEC^® UP VMQ 70.501-01	Met PERTEC^® UP VMQ - UP betekent "Ultrapuur" - heeft Angst+Pfister een nieuw hoogwaardig materiaal uit de PERTEC^®-lijn ontwikkeld dat bijzonder geschikt is voor toepassingen waarbij absolute zuiverheid van het materiaal onontbeerlijk is. Het heeft de belangrijkste goedkeuringen in de voedingssector.	VMQ	trans-lucent	70	-60 tot +200	×		×			×			×				×		×	×	×	×	×	×		×	×		∎			1	×	×		×		×	×	×	×	×	×
PERTEC^® UP EPDM 70.503-04	Dit EPDM-materiaal met de meeste relevante voedselgoedkeuringen is goed bestand tegen remvloeistoffen, zuren en logen, de vlamvertragende hydraulische vloeistoffen HFC en HFD en heet water, stoom en CIP-media, maar is niet bestand tegen minerale oliën en vetten, benzine en koolwaterstoffen.	EPDM	zwart	70	-40 tot +150			×			×			×	×						×	×	×	×	×			×					1	×	×				×	×		×
EPDM 60.10-04	Het met peroxide vernet materiaal is een iets zachter EPDM-materiaal met goedkeuringen voor drinkwater.	EPDM	zwart	60	-40 tot +130		∎	×								×						×									×					×		×			×			×
HITEC^® DW EPDM 70.503-00	Dit EPDM-materiaal met de meeste relevante goedkeuringen voor drinkwater (inclusief het nieuwe KTW-BWGL) is goed bestand tegen remvloeistoffen, zuren en alkaliën, de vlamvertragende hydraulische vloeistoffen HFC en HFD en heet water en stoom - maar is niet bestand tegen minerale oliën en vetten, benzine en koolwaterstoffen.	EPDM	zwart	70	-57 tot +150	×	×	×	×		×		×	∎		×					×	×		∎		×		×		×	×	×	1	×	×	×	×	×	×	×	×	×	×	×
EPDM 70.502-03	Dit EPDM-materiaal met vele goedkeuringen voor drinkwater en levensmiddelen heeft een goede mediabestendigheid tegen remvloeistoffen, zuren en logen, de vlamvertragende hydraulische vloeistoffen HFC en HFD plus heet water en stoom. Het is echter niet bestand tegen minerale oliën en vetten, benzine en koolwaterstoffen.	EPDM	zwart	75	-51 tot +150		×	×					×			×			×		×	×		∎	∎	×				×	×	×				×	×	×	×	×	×	×		×
FKM 70-501-05	FKM-materiaal voor lagetemperatuur-toepassingen met een zeer goede weerstand tegen media, ozon en veroudering.	FKM	zwart	70	-30 tot +200			×																																×			×	×
HITEC^® FKM 75-16.04	FK-materiaal met een zeer goede weerstand tegen media, ozon en veroudering. De compound is speciaal ontworpen voor voedsel-, gas- en farmaceutische toepassingen. Het materiaal is ook bestand tegen brandstoffen, minerale oliën en vetten plus alifatische en aromatische koolwaterstoffen.	FKM	zwart	70	-25 tot +200			×		∎	×			∎						×	×	×		∎									2	×	×		×		×	×		×	×	×
FKM 75-16.18	FKM-materiaal voor hogetemperatuur-toepassingen met een zeer goede weerstand tegen media, ozon en veroudering.	FKM	zwart	75	-25 tot +250 (275)			×																																			×	×
FKM 85-501.01	FKM-materiaal voor toepassingen bij lage temperaturen en hoge drukken met een zeer goede weerstand tegen media, ozon en veroudering.	FKM	zwart	85	-40 tot +200			×																																				×	×
FKM 90-15.04	FKM-materiaal dat is ontworpen voor olie- en gastoepassingen en voldoet aan de NORSOK M710-goedkeuring (explosieve decompressie) en NACE TMO 187 voor zure gassen.	FKM	zwart	90	-50 tot +225 (250)			×																					×															×	×
FVMQ 70.16-01	Fluorsilicone elastomeer met uitstekende lagetemperatuur-eigenschappen en een brede chemische weerstand. Voldoet aan de automotive standaard R110 (5D-5F-5G) R67 (15 par11-13-14) en militaire MIL-DTL-25988C klasse I Type II Grade 70 11-08-06.	FVMQ	blauw	70	-60 tot +200			×																																		×	×	×
HNBR 70-10.09	HNBR-materiaal met een goede ozon- en verouderingsbestendigheid en tegen heet water en diverse oliën. Dit mengsel heeft de vereiste gasgoedkeuringen.	HNBR	geel	70	-40 tot +150			×									×			×																								×	×
HNBR 70-15.06	HNBR-materiaal voor lagetemperatuur-toepassingen met een goede weerstand tegen ozon en veroudering, evenals warm water en diverse oliën.	HNBR	groen	70	-45 tot +150			×																																				×	×
HNBR 70-502.03	HNBR material for low temperature applications with good ozone and ageing resistance as well as against hot water and various oils.	HNBR	zwart	70	-40 tot +150			×																																				×	×
NBR 60-10.01	NBR-materiaal met een goede weerstand tegen minerale oliën en vetten, water en glycolen, dat geschikt is voor gastoepassingen.	NBR	zwart	60	-30 tot +125			×												×																								×	×
HITEC^® NBR 70-10.02	Hoogwaardig NBR-materiaal met goedkeuringen in de voedingsmiddelen- en drankenindustrie. Ook geschikt voor gastoepassingen. Dit NBR-materiaal heeft tevens een hoge weerstand tegen minerale oliën en vetten, water en glycolen.	NBR	zwart	70	-20 tot +125		×	×					×	∎				×		×	×	×		∎							×	×	2	×	×	×		×
NBR 70-502.02	Lagetemperatuur-NBR-materiaal met een goede weerstand tegen minerale oliën en vetten, water en glycolen.	NBR	zwart	70	-50 tot +100			×																															×	×				×	×
NBR 90-10.03	NBR-materiaal met een goede weerstand tegen minerale oliën en vetten, water en glycolen, dat geschikt is voor hogedruktoepassingen.	NBR	zwart	90	-30 tot +100			×																																				×	×
VMQ 60-501-01	Siliconenelastomeer met goede mechanische eigenschappen over een breed temperatuurbereik.	VMQ	zwart	60	-50 tot +200			×																															×	×				×	×
HITEC^® VMQ 70-10.01	Siliconenelastomeer met goede mechanische eigenschappen over een breed temperatuurbereik. Deze compound is resistent in warme lucht en ozon, in water, in dierlijke en plantaardige oliën en vetten.	VMQ	rood-bruin	70	-55 tot +200 (230)	×		×			×			×						×	×	×	×	∎				×					1	×	×		×		×	×	×			×	×
VMQ 80-501.01	Met platina vernet siliconenelastomeer met goede mechanische eigenschappen over een breed temperatuurbereik.	VMQ	transparant	80	-50 tot +200			×																															×					×

× = Goedkeuring
∎ = Goedkeuring met beperking, vraag het desbetreffende gegevensblad aan voor meer details.

Kalrez^® is een merk van DuPont™. DuPont™, het ovale logo van DuPont en alle handelsmerken en dienstmerken die met ™ of ^®worden aangeduid, zijn eigendom van gelieerde ondernemingen van DuPont de Nemours, Inc., tenzij anders aangegeven.

De informatie die Angst+Pfister over de test- en engineeringmogelijkheden op onze website verstrekt, is alleen bedoeld voor algemene informatiedoeleinden. Alle informatie op de site wordt te goeder trouw verstrekt, maar wij geven geen enkele garantie, expliciet of impliciet, met betrekking tot de nauwkeurigheid, adequaatheid, geldigheid, betrouwbaarheid, beschikbaarheid of volledigheid van de getoonde informatie. Uw vertrouwen in de bovenstaande informatie is uitsluitend op eigen risico en we raden u aan om de juiste professional te raadplegen voordat u enige actie op basis daarvan onderneemt.

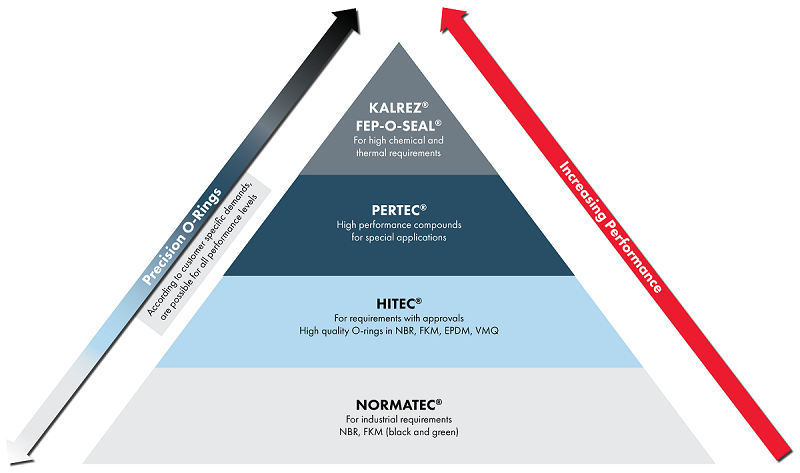

O-ringen van hoogwaardige materialen

O-ringen uit ons hoogwaardige assortiment voldoen aan de hoogste eisen op het gebied van afdichtingsprestaties en worden gekenmerkt door een uitzonderlijke chemische en thermische bestendigheid.

Kalrez^® perfluorelastomeren (FFKM)

Daar waar conventionele materialen het laten afweten, vormen Kalrez^® perfluorelastomeren (FFKM) op lange termijn de meest rendabele en betrouwbare oplossing met betrekking tot de totale kosten. Ze hebben een uniek toepassingsgedrag dat door geen enkel ander elastomeermateriaal wordt geëvenaard! Kalrez^® synthetisch rubber in de verschillende compounds combineert de elasticiteit en afdichtingskracht van een echt elastomeer met de chemische weerstand van PTFE.

Kalrez^® O-ringen zijn bestand tegen bijna alle chemicaliën en kunnen worden gebruikt bij temperaturen van +350 °C voor korte perioden of bij +327°C in continubedrijf. Ze zijn ook beschikbaar met FDA- of USP VI-goedkeuring. Als geautoriseerde distributeur van DuPont Performance Polymers heeft Angst+Pfister een breed scala aan Kalrez^® O-ringen en heeft het direct toegang tot speciale afmetingen.

Kalrez^® O-ringen (FFKM) worden vooral gebruikt in de procesindustrie, de farmaceutische industrie, de chemische industrie, de halfgeleidertechnologie en in de olie- en gasindustrie.

Kalrez^®is een merk van DuPont™. DuPont™, het ovale logo van DuPont en de handelsmerken en dienstmerken die met ™ of ^® zijn aangeduid, zijn eigendom van filialen van DuPont de Nemours, Inc.

PERTEC^® - O-ringen van hoogwaardige elastomeren

Onze PERTEC^® O-ringen zijn gemaakt van hoogwaardige materialen die geschikt zijn voor specifieke, bijzonder uitdagende industrieën en onderscheiden zich door eigenschappen als een hoge mediabestendigheid en talrijke goedkeuringen.

De eisen die worden gesteld aan hoogwaardige materialen voor toepassingen in diverse industrieën worden steeds uitdagender. Terwijl de vacuümindustrie materialen met een lage doorlaatbaarheid en een zeer goede slijtvastheid vereist, en de boorolie-industrie een hoge treksterkte en hardheid, is in de elektronica-industrie een lage metaalionenafgifte cruciaal.

Onze PERTEC^® O-ringen zijn ook perfect geschikt voor gebruik in CIP-systemen (Cleaning in Place) en SIP-systemen (Sterilization in Place), waar een zeer hoog niveau van hygiëne cruciaal is voor de toepassing, maar ook in de voedings-, farmaceutische, medische en chemische industrie.

Materialen uit de PERTEC^®-lijn worden gekenmerkt door een bovengemiddeld wrijvingsgedrag, zijn uiterst resistent tegen chemicaliën en stoom en hebben vele goedkeuringen voor bijna alle kernindustrieën. Om concurrerend te blijven, passen we het productaanbod voortdurend aan de nieuwste technologieën en uitdagingen aan.

FEP-O-SEAL^® O-ringen

De FEP-O-SEAL^®-afdichtingen combineren op ideale wijze de elastische eigenschappen van elastomeer O-ringen en de chemische bestendigheid van FEP of PFA. FEP-O-SEAL^® O-ringen bestaan uit twee componenten: een naadloze bekleding van FEP of PFA (1) en een elastomeerkern (2) die maatvastheid garandeert.

Er zijn tal van toepassingen waarbij het gebruik van traditionele elastomeren storingen veroorzaakt. Agressieve chemicaliën of extreme temperaturen kunnen conventionele elastomeer O-ringen beschadigen, wat uiteindelijk kan leiden tot lekkage. FEP-O-SEAL^® O-ringen worden daarom gebruikt in een breed scala aan toepassingen in tal van industriële sectoren, maar vooral daar waar gewone elastomeren het laten afweten door deze agressieve vloeistoffen, zoals in de chemische industrie, de petrochemische industrie, de voedingsmiddelenindustrie, de farmaceutische industrie, de mechanische afdichtingen en de filtratie-industrie.

FEP-O-SEAL^® O-ringen zijn drukbestendig en garanderen een lage compressieset met een veel lagere koudevervorming in vergelijking met PTFE.

Voor statische afdichtingspunten, zoals flensverbindingen in de chemische apparatenbouw, zijn niet-elastische PTFE-O-ringen de eerste keuze als het gaat om een universele, robuuste afdichting tegen agressieve vloeistoffen. Media met temperaturen van -270 tot +980 °C en drukken van hoog vacuüm tot 6800 bar kunnen alleen perfect worden afgedicht met metalen afdichtingen (O-ringen en C-ringen) - indien nodig, met een coating.

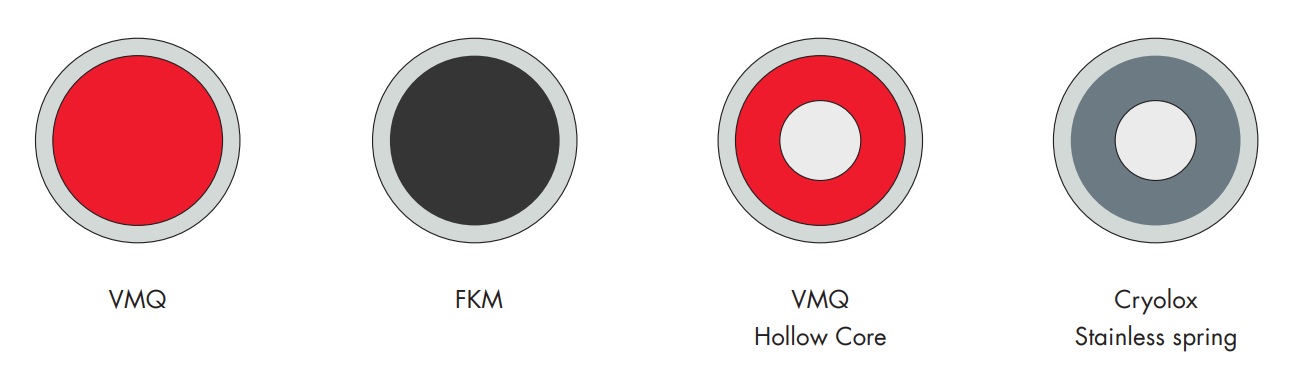

Onze FEP ingekapselde O-ringen zijn uit voorraad leverbaar met een kern van VMQ of FKM. Verder zijn er mogelijkheden van rubber met een holle kern of een metalen spiraalveer voor extreem lage temperaturen.

HITEC^® Precisie-O-ringen

Het merk HITEC^® staat voor O-ringen die voldoen aan zeer hoge normen of aan de goedkeurings- en conformiteitseisen in de drinkwater-, farmaceutische-, voedingsmiddelen- en gassector. HITEC^® O-ringen worden slechts in één bepaalde fabriek vervaardigd en alle materialen hebben een duidelijk gedefinieerde formulering.

NORMATEC^® O-ringen

De NORMATEC^®-lijn met O-ringen bestaat uit O-ringen van goede industriële kwaliteit die voldoen aan de standaardeisen. Als kwaliteitsafdichtingselementen zijn NORMATEC^® O-ringen speciaal ontworpen voor toepassingen met een hoog volume: Een efficiënt netwerk van moderne en rationeel producerende fabrikanten in Europa en Azië resulteert in een zeer goede prijs-prestatieverhouding. Afhankelijk van de kwaliteit en de vereiste afmetingen zijn verschillende fabrikanten goedgekeurd om NORMATEC^® O-ringen te produceren volgens de productspecificaties van Angst+Pfister.

Precisie-O-ringen

Speciale aankopen of aanpassingen op basis van de verschillende kwaliteiten van het standaardassortiment bieden de mogelijkheid tot individuele, projectgerelateerde oplossingen met nauwkeurige O-ringen: Angst+Pfister heeft toegang tot een groot matrijzenpark waarmee wij zelfs ongewone afmetingen op tijd kunnen leveren. Indien gewenst, koopt Angst+Pfister speciale materialen of materialen die speciaal voor de klant zijn ontwikkeld.

Oppervlaktelagen dienen om de montage te vergemakkelijken of om een (gedeeltelijk) dynamisch gebruik van O-ringen, die over het algemeen statisch worden gebruikt, mogelijk te maken. Om de wrijving te verminderen of de scheiding te verbeteren, kunnen oppervlaktecoatings of -behandelingen worden overwogen. Bovendien kunnen O-ringen worden gecoat met PTFE in alle kleuren voor een duidelijke identificatie van de materialen tijdens de montage.

Andere speciale O-ringen zijn:

• Eindgevulkaniseerde ronde koordringen - op korte termijn beschikbaar in elke afmeting
• XL O-ringen - in grote afmetingen met een zeer hoogwaardige standaard wat betreft afwerking van het oppervlak en toleranties
• X-ringen - vierlipafdichting als alternatief voor O-ringen
• Back-upringen - voorkomen dat de O-ring in de afdichtingsspleet terechtkomt
